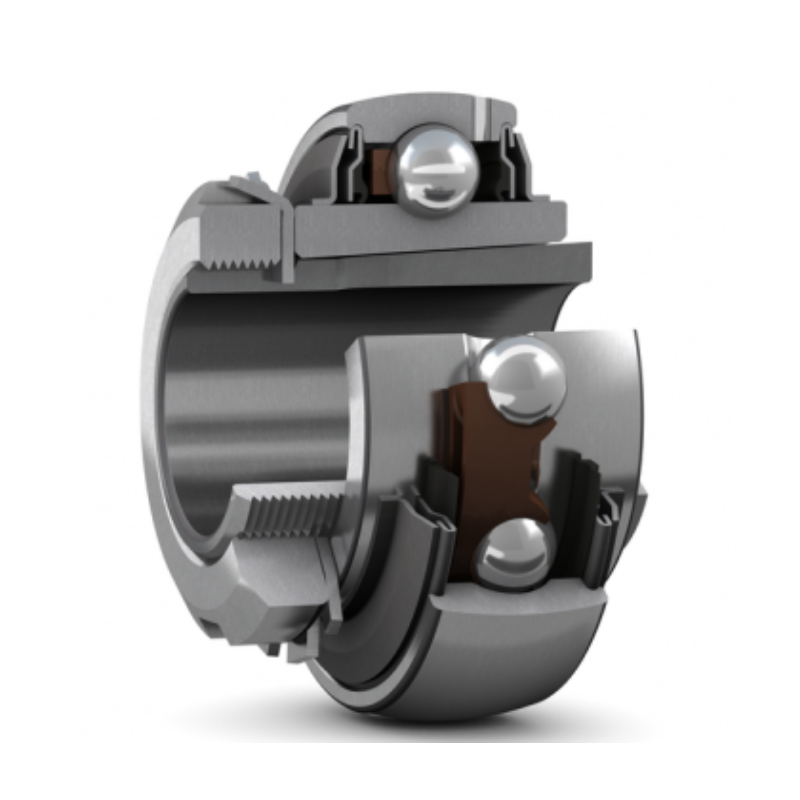

Ổ bi Y với vít khoá lục giác trên vòng trong được cố định trên trục bằng cách siết hai vít lục giác chìm nằm cách nhau 120° Các ổ bi này phù hợp với những ứng dụng có chiều quay đổi và không đổi.
Hai thiết kế cơ bản của ổ bi với vít khoá lục giác hiện đang được cung cấp.

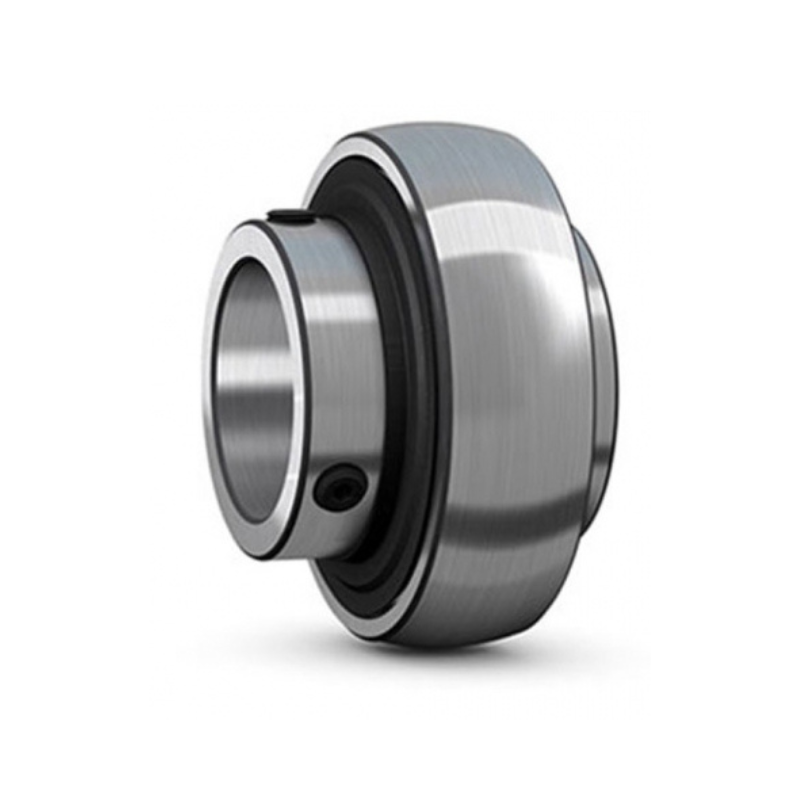

• Ổ bi Y thuộc dãy YAT 2 có vòng trong kéo dài một bên.

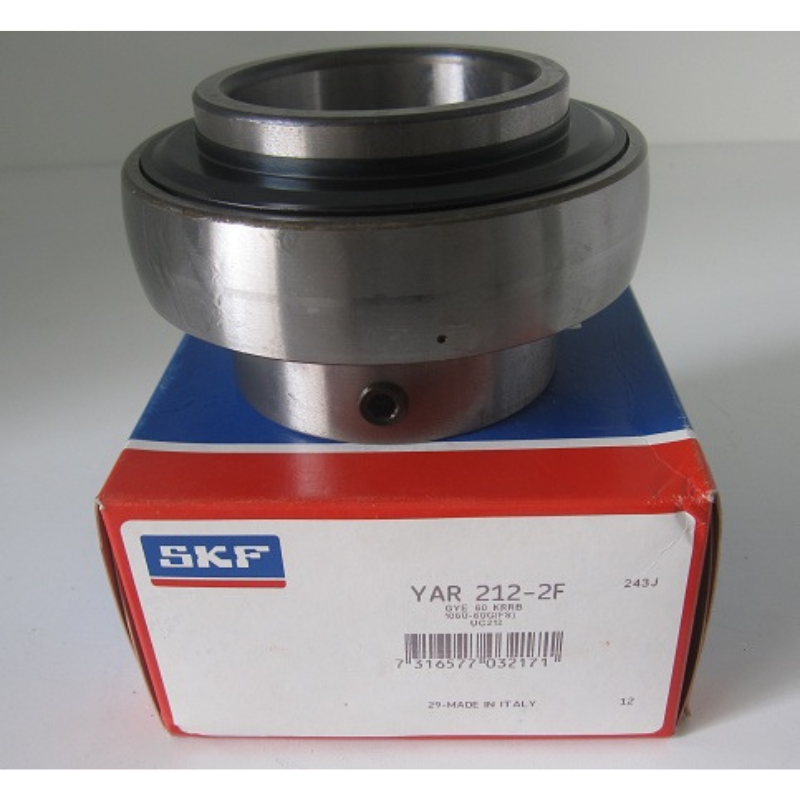

• Ổ bi Y thuộc dãy YAR 2 có vòng trong kéo dài hai bên. Vòng trong kéo dài để làm giảm khả năng lắp nghiêng ổ bi trên trục, cho ổ bi khả năng làm việc êm ái hơn.
Ổ bi của cả hai dãy YAT 2 và YAR 2 đều được lắp phớt tiêu chuẩn có tính năng cao. Ổ bi thuộc dãy YAR 2 được lắp nắp bảo vệ bổ sung hai bên.
• Nắp phẳng đơn giản bằng thép lá, ký hiệu tiếp vĩ ngữ 2F
• Nắp bằng thép lá bọc cao su (phớt nhiều lớp), ký hiệu tiếp vĩ ngữ 2RF
Ổ bi Y thuộc dãy YAT 2 và YAR 2 tiêu chuẩn có hai lỗ bôi trơn trên vòng ngoài, mỗi lỗ một bên của vòng ngoài, cách nhau một góc 120°. Ổ bi không có lỗ bôi trơn cũng có thể được cung cấp theo yêu cầu (ký hiệu tiếp vĩ ngữ W).
